NORME TESTÉE : EN-1111, NF-077
Avantages du LifeCartT
- Indépendance des postes de tests
- Édition de rapports de tests automatiques
- Édition des rapports de tests automatiques selon les normes sélectionnées
Fonctions principales

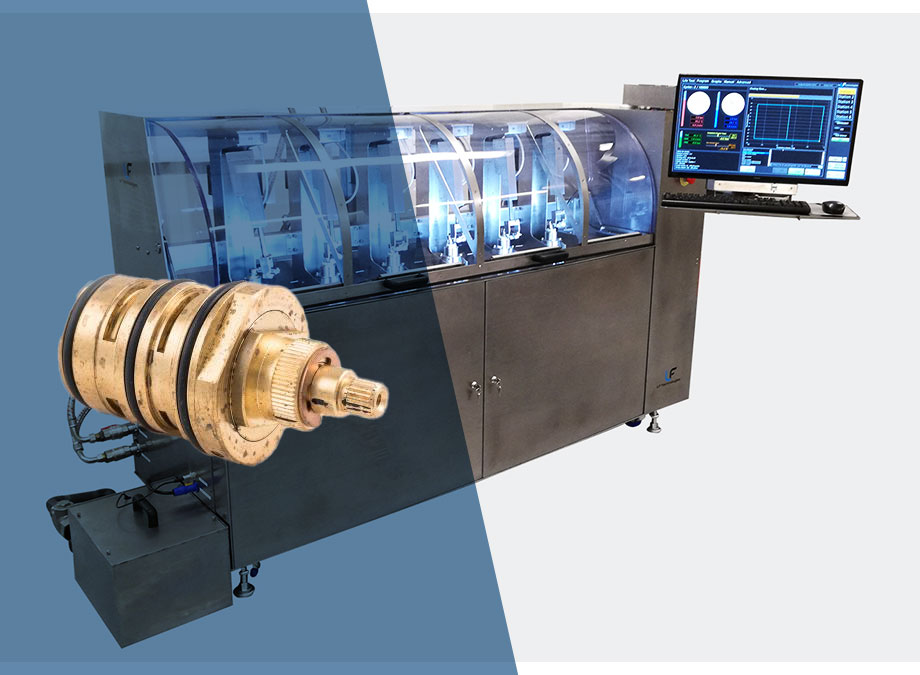

Le LifeCartT est un banc d’endurance permettant de vérifier la durée de vie, les performances et les caractéristiques hydrauliques des cartouches thermostatiques pour mitigeur. Les tests sont réalisés pour répondre aux normes telles que EN 1111 et marque NF 077 :
- Mesure de fidélité, sensibilité, détermination du débit, coupure d’eau froide, etc.
- Tests d’étanchéité et de résistance à la pression
- Réglage des températures avec mesure de couple
- Cycles d’endurance
- Mesure et surveillance de la température et de la pression d’alimentation
- Édition de rapports automatiques
Mode de fonctionnement
Découvrez le fonctionnement de notre banc d’endurance pour cartouches thermostatiques :
- L’équipement est un banc d’essai équipé de plusieurs modules (de 2 à 6), conçus pour effectuer des essais de performance et d’endurance des cartouches thermostatiques de mitigeurs.
- Chaque cartouche testée est montée dans un outil spécifique, connectée à une alimentation en eau chaude et froide et une sortie d’eau mitigée canalisée.
- La manette de commande de la cartouche est actionnée automatiquement par un actionneur rotatif, capable d’effectuer des mouvements avec un contrôle de position, de vitesse et de couple.
- Chaque module est équipé d’un générateur de pression statique permettant d’effectuer des tests d’étanchéité et de résistance mécanique à la pression jusqu’à 16 bars ou 25 bars.
- Le banc est connecté à 2 entrées d’eau chaude et froide. La génération de la température se fait à l’extérieur du banc. Les pressions d’alimentation en eau chaude et froide sont assurées soit directement par le réseau alimentant le banc, soit par un générateur de pression externe (option).
- Le logiciel effectue tous les tests de performance et d’endurance par simple programmation.
Avantages
- Tests indépendants ou synchronisés
- Tests conformes aux normes
- Flexibilité
- Banc développé pour répondre à ces normes : EN-1111, NF-077
CARACTÉRISTIQUES TECHNIQUES DU BANC D’ENDURANCE POUR CARTOUCHES THERMOSTATIQUES
| Spécifications | LifeCartT2 | LifeCartT4 | LifeCartT6 |
|---|---|---|---|
| Performances hydrauliques | |||
| Débit chaud et froid / module de test | 0-10 l/min | 0-10 l/min | 0-10 l/min |
| Mesure de la pression | +/- 0,05 bar | +/- 0,05 bar | +/- 0,05 bar |
| Mesures des débits d’eau mitigée | +/- 0,2 l/min | +/- 0,2 l/min | +/- 0,2 l/min |
| Pression de test statique maximum | 16 bars ou 25 bars en option | 16 bars ou 25 bars en option | 16 bars ou 25 bars en option |
| Avec option Génération de pression | |||
| Pression d’alimentation chaude et froide | 0-10 bar | 0-10 bar | 0-10 bar |
| Régulation de la pression dynamique chaude et froide | 0,1-8 bar | 0,1-8 bar | 0,1-8 bar |
| Régulation de la pression statique chaude et froide (avec pompes) | 0,1-10 bar | 0,1-10 bar | 0,1-10 bar |
| Précision de la régulation de la pression avec les pompes | <0,1 bar | <0,1 bar | <0,1 bar |
| Performances thermiques | |||
| Plage de température admissible des alimentations d’eau | 10-85°C | 10-85°C | 10-85°C |
| Mesures des températures d’eau chaude, froide et mitigée | +/- 0,5°C | +/- 0,5°C | +/- 0,5°C |
| Dimensions d’un poste | |||
| Largeur | 1 760 mm | 2 080 mm | 2 400 mm |
| Profondeur | 1 300 mm | 1 300 mm | 1 300 mm |
| Hauteur | 1 400 mm | 1 400 mm | 1 400 mm |
| Poids | 200 kg | 250 kg | 300 kg |
