CE 310.01 Réacteur à cuve agitée continu pour CE 310 – Réf. 083.31001 – Volume ajustable 270…750 mL

Ref: EWTGUCE310.01

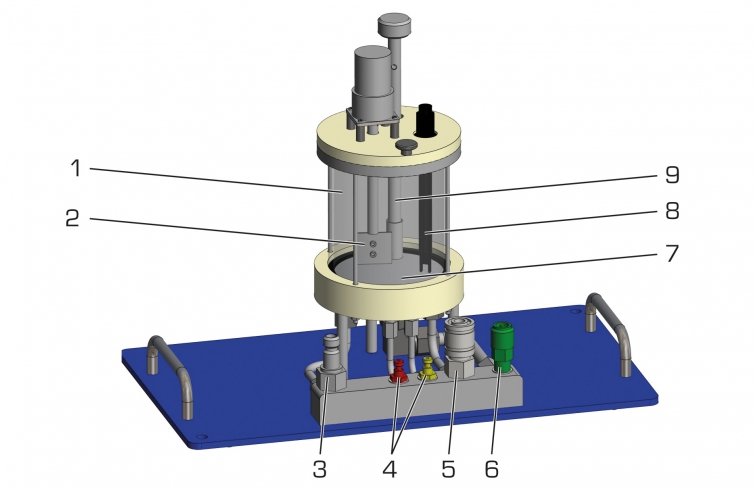

Récipient pour réaction continue ou par charge avec agitateur, échangeur de chaleur et trop-plein
Les réacteurs à cuve agitée peuvent fonctionner de manière continue ou discontinue. Les réacteurs à cuve agitée sont souvent utilisés en fonctionnement discontinu lorsque les quantités à fabriquer de produit sont faibles, ou que la durée de la réaction est longue. Les réacteurs à cuve agitée continus permettent quant à eux de fabriquer de manière fiable de grandes quantités de produit avec une qualité constante.

CE 310.01 fait partie d’une série d’appareils permettant de réaliser des essais sur différents types de réacteurs. En association avec l’unité d’alimentation CE 310, il est possible d’étudier le fonctionnement et le comportement d’un réacteur à cuve agitée en fonctionnement continu et en fonctionnement discontinu. L’unité d’alimentation CE 310 dispose d’un circuit d’eau de chauffage ainsi que de tous les raccords, pompes, réservoirs pour réactifs requis et d’un réservoir pour le produit. Le CE 310.01 à étudier est placé sur l’unité d’alimentation et maintenu en position par deux tiges. Des accouplements rapides permettent de raccorder facilement le réacteur à l’unité d’alimentation.

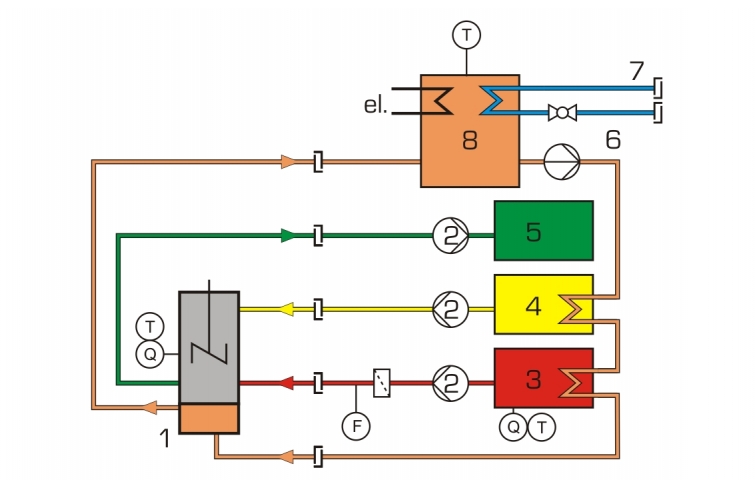

En fonctionnement continu, deux pompes de l’unité d’alimentation acheminent les réactifs dans le réacteur. Un mobile d’agitation assure un mélange homogène et donc le contact direct avec les réactifs. La réaction des réactifs permet de former le produit. Le mélange constitué de produit et de réactifs non transformés quitte le réacteur par l’intermédiaire d’un trop-plein et est transporté dans un réservoir de l’unité d’alimentation.

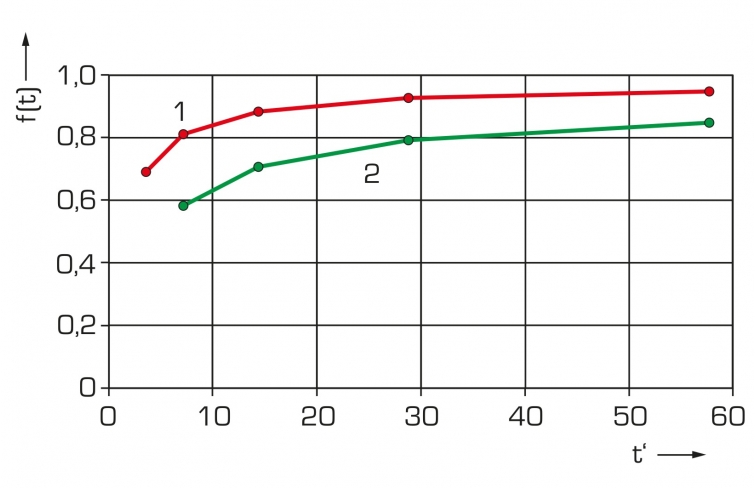

La hauteur du trop-plein est variable. Le volume du réacteur est ainsi ajustable. Le temps de séjour par les réactifs dans le réacteur est ajusté par l’intermédiaire de la vitesse de rotation des pompes sur l’unité d’alimentation. Le fond compartimenté du réacteur à cuve agitée sert d’échangeur de chaleur pour étudier l’influence de la température sur la réaction. La transformation dans le réacteur à cuve agitée est déterminée en mesurant la conductivité. Un capteur combiné de conductivité et de température est inclus au CE 310. Les valeurs de mesure sont indiquées numériquement sur l’armoire de commande de l’unité d’alimentation. Les valeurs de mesure peuvent être en outre enregistrées et traitées à l’aide d’un logiciel d’acquisition de données (compris dans CE 310).

Contenu didactique / Essais :

• Bases d’une réaction de saponification
• Transformation en fonction :
  • du temps de séjour (dans le réacteur)
  • de la température
  • de la concentration

Les grandes lignes :

• Réacteur à cuve agitée pour le raccordement à l’unité d’alimentation CE 310
• Matériaux transparents pour l’observation du procédé
• Fonctionnement isotherme
• Volume du réacteur ajustable
• Détermination de la transformation lors d’une réaction de saponification

Caractéristiques techniques :

Informations logistiques :

Nécessaire au fonctionnement :

• CE 310
• Acétate d’éthyle, soude caustique (pour la réaction de saponification)

Liste de livraison :

• 1 réacteur à cuve agitée continu

Poids : 10 kg
Délai de livraison estimé : 5 semaines
