Référence : EWTGUCE310.02
Le CE 310.02 Réacteur tubulaire est conçu pour être utilisé en association avec l’unité d’alimentation CE 310. Il sert de tube de réaction dans un bain-marie pour des réactions continues. Les réacteurs tubulaires font partie des réacteurs à fonctionnement continu et permettent de produire de grandes quantités de produits de manière économique avec une qualité constante.

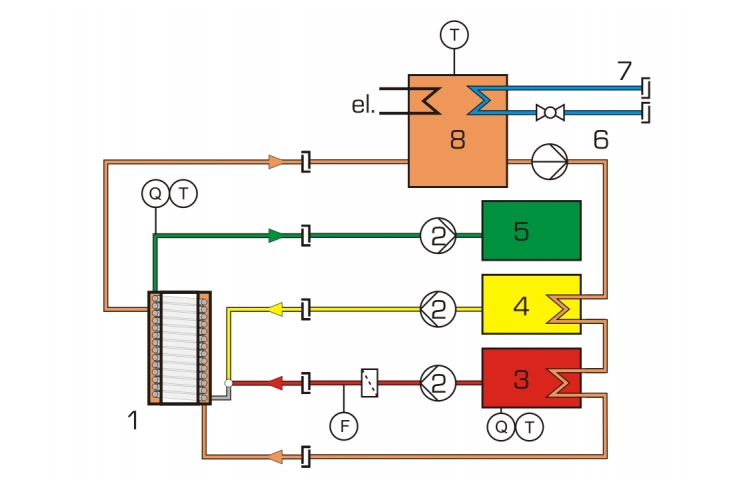

Le CE 310.02 permet d’étudier différents aspects du comportement d’un réacteur tubulaire, notamment lorsqu’il est connecté à l’unité d’alimentation CE 310, qui est équipée d’un circuit d’eau de chauffage, de raccords, de pompes, de réservoirs pour réactifs et d’un réservoir pour le produit.
Caractéristiques principales :

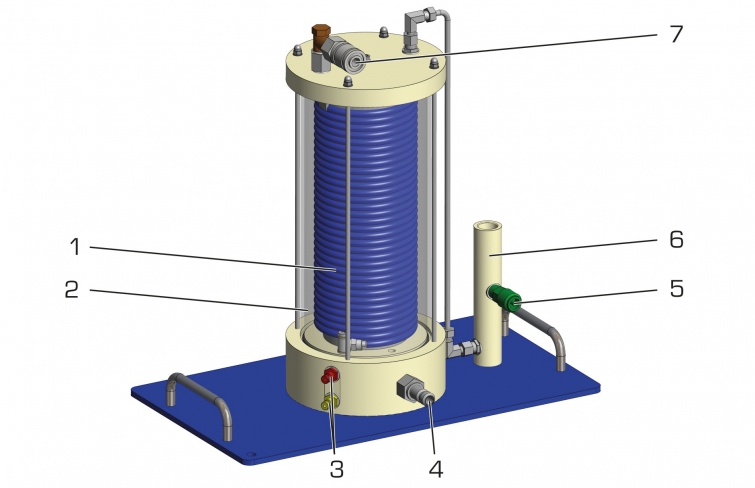

- Le réacteur est maintenu en position par deux tiges et peut être facilement raccordé à l’unité d’alimentation grâce à des accouplements rapides.
- Les réactifs sont transportés séparément dans le réacteur via des buses, se mélangent dans une pièce en T et réagissent dans un tube spiralé.
- Le mélange de produit et de réactifs non transformés est collecté dans un réservoir de l’unité d’alimentation.
- Le temps de séjour des réactifs dans le réacteur est ajustable via la vitesse des pompes.
- Le réacteur est immergé dans un bain d’eau connecté au circuit d’eau de chauffage de l’unité d’alimentation, permettant d’étudier l’effet de la température sur la réaction.
- La transformation chimique est mesurée via la conductivité électrique grâce à un capteur combiné de conductivité et de température inclus dans le CE 310.
- Les valeurs mesurées sont affichées numériquement et peuvent être enregistrées et traitées avec un logiciel d’acquisition de données.
Contenu didactique :
- Bases d’une réaction de saponification.

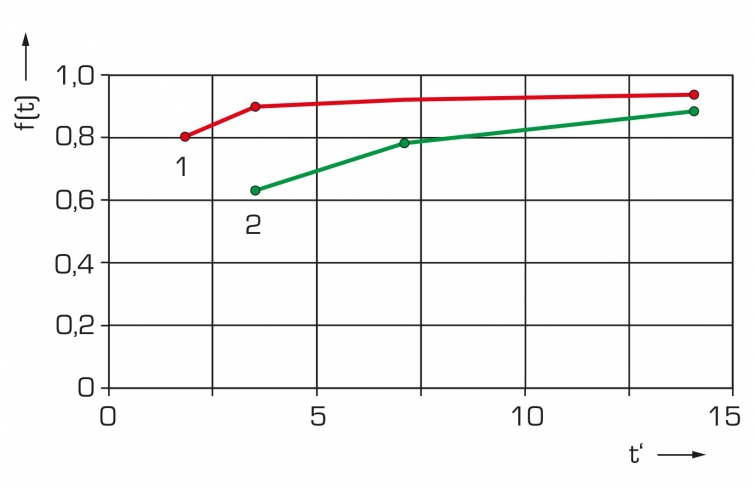

- Transformation en fonction du temps de séjour, de la température et de la concentration.
Caractéristiques techniques :
| Caractéristique | Valeur |
|---|---|
| Réacteur tubulaire | |
| Diamètre intérieur | 6 mm |
| Volume du réacteur | 280 mL |
| Matériau | PA |
| Bain-marie | |
| Diamètre intérieur | 132 mm |
| Diamètre extérieur | 140 mm |
| Volume | 2 L |
| Matériau | PMMA |
| Dimensions et poids | |
| Dimensions (L x l x h) | 440 x 250 x 430 mm |
| Poids | 11,5 kg |
Nécessaire au fonctionnement :
- Unité d’alimentation CE 310.
- Acétate d’éthyle et soude caustique (pour la réaction de saponification).
Liste de livraison :
- 1 réacteur tubulaire.
Délai de livraison estimé : 5 semaines.
