CE 620 Extraction liquide-liquide – Banc d’essai avec colonne de distillation intégrée (Réf. 083.62000)
Ref: EWTGUCE620
Séparation d’un mélange de liquides à deux composants par extraction avec un solvant.

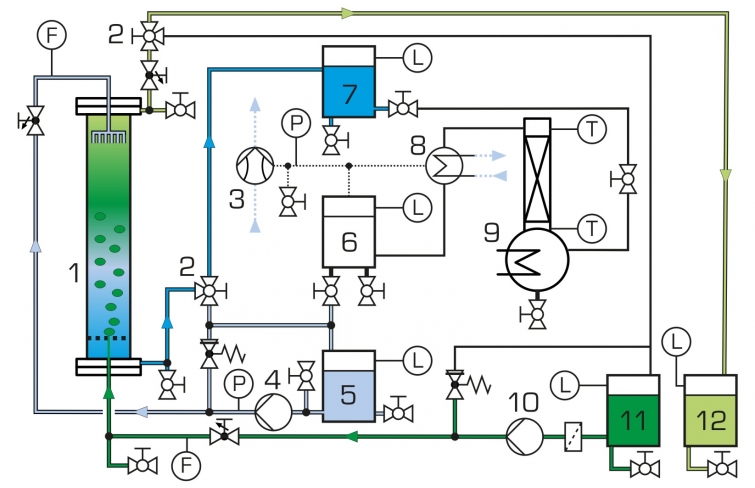

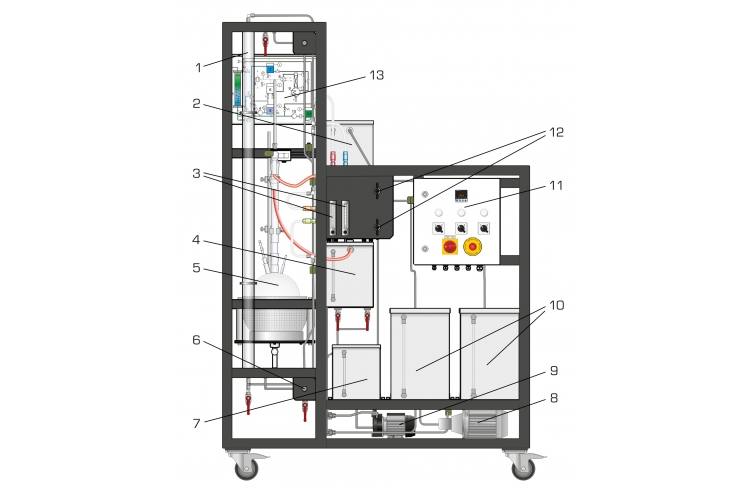

Le CE 620 permet de séparer les mélanges de liquides au moyen de l’extraction liquide-liquide. À partir du réservoir d’alimentation, le mélange de liquides à séparer est refoulé à l’aide d’une pompe en bas de la colonne d’extraction. À cet endroit, il se déplace à contre-courant par rapport au solvant qui est transporté au moyen d’une pompe par le haut dans la colonne d’extraction. Le mélange à séparer est composé du soluté et de l’éluant. L’éluant et le solvant ne sont pas solubles l’un dans l’autre. Pour cette raison, une limite de phase se forme dans la colonne. Celle-ci peut être ajustée et observée avec deux soupapes. Le transfert du soluté dans le solvant a lieu dans la colonne. Deux vannes à trois voies permettent d’utiliser le banc d’essai comme processus continu ou discontinu.
Une unité de distillation sert à l’enrichissement du soluté dans l’extrait. Elle est composée d’un ballon à fond rond chauffé avec colonne à garnissage et d’un pont de distillation avec refroidisseur Liebig. L’extrait enrichi quitte la colonne par la tête et est recueilli dans un réservoir. La température du bas de colonne est enregistrée avec un capteur, affichée sous forme numérique et régulée à l’aide d’un régulateur PID. La température en tête de la colonne de distillation est également enregistrée.
Comme système ternaire : de l’huile de colza est utilisée comme éluant, l’éthanol comme soluté et de l’eau comme solvant. Pour ce système ternaire, les concentrations dans l’extrait, le produit de tête et le produit de bas sont déterminées à l’aide de la mesure de la densité. Pour d’autres systèmes ternaires, la liste de livraison comprend un appareil de mesure de conductibilité.
Contenu didactique / Essais
- Transfert dans le solvant d’un composant d’un mélange de liquides à deux composants par extraction
- Transmission des résultats de bécher à l’échelle pilote
- Enrichissement du soluté dans l’extrait par distillation
- Évaluation des processus de séparation par la mesure de la concentration et bilans masse
- Influence de variantes d’essais différentes sur les processus de séparation
Les grandes lignes
- Séparation d’un mélange de liquides par extraction liquide-liquide à contre-courant
- Enrichissement de l’extrait avec colonne de distillation intégrée
- Fonctionnement possible comme processus continu et discontinu
- La construction et les matières permettent l’étude de différents systèmes ternaires
- Ajustage et observation de la limite de phase possibles
Caractéristiques techniques
| Élément | Spécifications |
|---|---|
| Colonnes | Extraction : diamètre 40 mm, hauteur 1500 mm Distillation : diamètre 30 mm, hauteur 415 mm |
| Dispositif de chauffage de bas de colonne | Puissance : 1200 W |
| Réservoirs | Alimentation et produit raffiné : chacun env. 30 L Solvant et extrait : chacun env. 15 L Produit de tête (distillation) : 15 L Réservoir de bas de colonne distillation : env. 5 L |
| Pompe d’alimentation | Débit de refoulement max. : 1000 mL/min Hauteur de refoulement max. : 80 m |
| Pompe de solvant | Débit de refoulement max. : 1200 mL/min Hauteur de refoulement max. : 10 m |
| Pompe à jet d’eau | Vide final : env. 200 mbar |
| Plages de mesure | Température : 1x 0…150°C, 1x 0…120°C Débit : 2x 100…850 mL/min (Eau) Pression : -1…0,6 bar Conductivité : 0…1990 µS/cm |
| Alimentation électrique | 230 V, 50 Hz, 1 phase |
| Dimensions et poids | Lxlxh : 1350x750x2150 mm Poids : env. 180 kg |
| Nécessaire au fonctionnement | Raccord d’eau : 720 L/h |
Liste de livraison

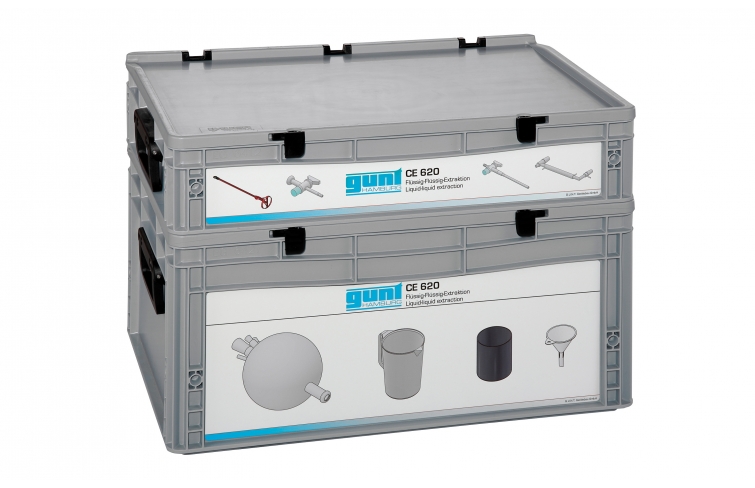

- Banc d’essai
- 2 éprouvettes à pied
- 1 gobelet gradué
- 1 mobile d’agitation
- 1 appareil de mesure de conductibilité
- 1 jeu de flexibles
- 1 documentation didactique
Poids : 180 Kg
Délai de livraison estimé : 16 semaines
