Réf : EWTGUCE650
Avec interface PC USB et logiciel inclus
L’utilisation de sources d’énergie renouvelables dans le domaine de la mobilité est possible en remplaçant les combustibles fossiles. Le biodiesel, récupéré à partir d’huiles végétales, en est l’une des possibilités.
Production de biodiesel :

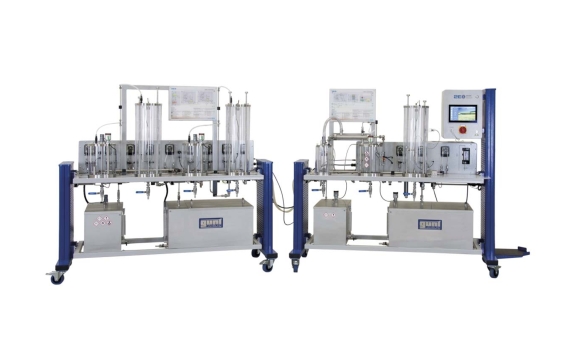

La production de biodiesel à partir d’huiles végétales avec addition de méthanol et d’hydroxyde de potassium (comme catalyseur) est appelée transestérification ; il s’agit d’un processus chimique. À l’échelle industrielle, la production est réalisée en fonctionnement continu dans des réacteurs à cuve agitée. Ce processus est reproduit à petite échelle par le CE 650.

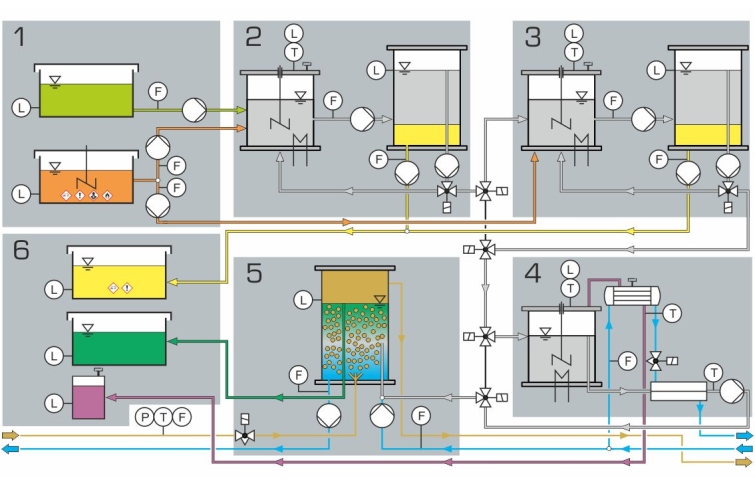

La réaction chimique se produit lorsque la température atteint à peu près 60°C. Les produits sont ensuite retirés du réacteur après un temps de séjour prédéfini. Les produits sont constitués d’un mélange qui subit un processus en deux phases :
- Une phase riche en biodiesel
- Une phase à base de sous-produits
Les sous-produits sont pompés du séparateur de phase suivant (piège) vers le dépôt.
Options pour la phase riche en biodiesel :
- Réacheminement dans le réacteur
- 2e transestérification
- Récupération du méthanol (distillation)
- Épuration du biodiesel (absorption)
La phase riche en biodiesel contient du biodiesel ainsi que des quantités résiduelles de méthanol, d’hydroxyde de potassium et d’huile végétale. L’huile végétale restante est réacheminée afin d’être à nouveau soumise à la réaction, la 2e transestérification. Le méthanol est éliminé par distillation pendant la récupération du méthanol. Les quantités résiduelles du catalyseur sont éliminées pendant l’épuration du biodiesel. On procède enfin à l’entreposage des produits.
Caractéristiques du processus :
La conversion par transestérification dépend du temps de réaction et de la température. L’équilibre chimique est modifié par l’élimination des sous-produits. L’analyse du biodiesel produit est réalisée en laboratoire. Les paramètres de processus peuvent être modifiés afin d’étudier les différentes influences.
Caractéristiques techniques :
| Produit : | CE 650 Pilote pour production de biodiesel par transestérification |
| Commande : | API via écran tactile |
| Commandes alternatives : | Dispositif terminal avec routeur intégré |
| Interface utilisateur : | Screen mirroring sur terminaux supplémentaires |
| Accès aux valeurs de mesure : | Via WLAN ou connexion LAN |
| Poids : | 560 Kg |
| Délai de livraison estimé : | 16 semaines |
Contenu didactique / Essais :
- Production de biodiesel à partir d’huile végétale
- Influence du temps de séjour
- Influence de la température
- Transestérification chimique
- Séparation de phase dans le champ de gravité
- Distillation
- Extraction liquide-liquide
- Démarrage d’un processus continu avec plusieurs opérations de base
- Screen mirroring : mise en miroir de l’interface utilisateur sur des terminaux
- Navigation dans le menu indépendante de la surface affichée sur l’écran tactile
- Différents niveaux d’utilisateurs sélectionnables sur le terminal : pour l’observation des essais ou pour la commande et l’utilisation
