Ref: EWTGUCE702
Avec interface PC USB et logiciel inclus

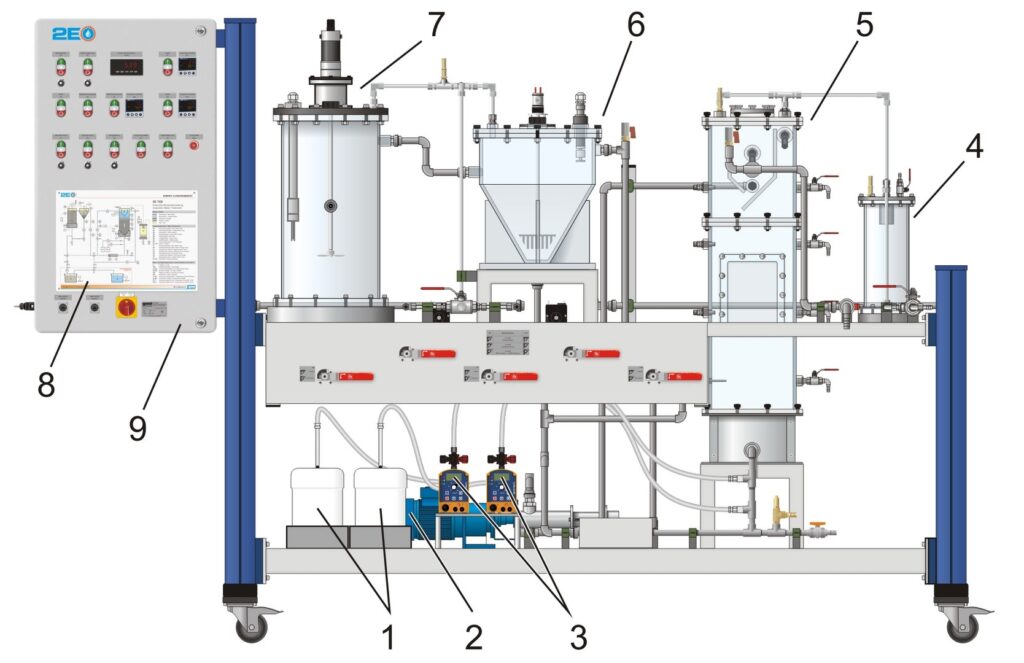

Le CE 702 démontre le traitement anaérobie biologique de l’eau. Le banc d’essai est principalement composé de deux unités :
- Réservoir de mélange avec décanteur secondaire
- Réacteur UASB
Les deux unités peuvent être utilisées ensemble ou séparément. Un mode de fonctionnement aussi bien en une étape qu’en deux étapes est donc possible.

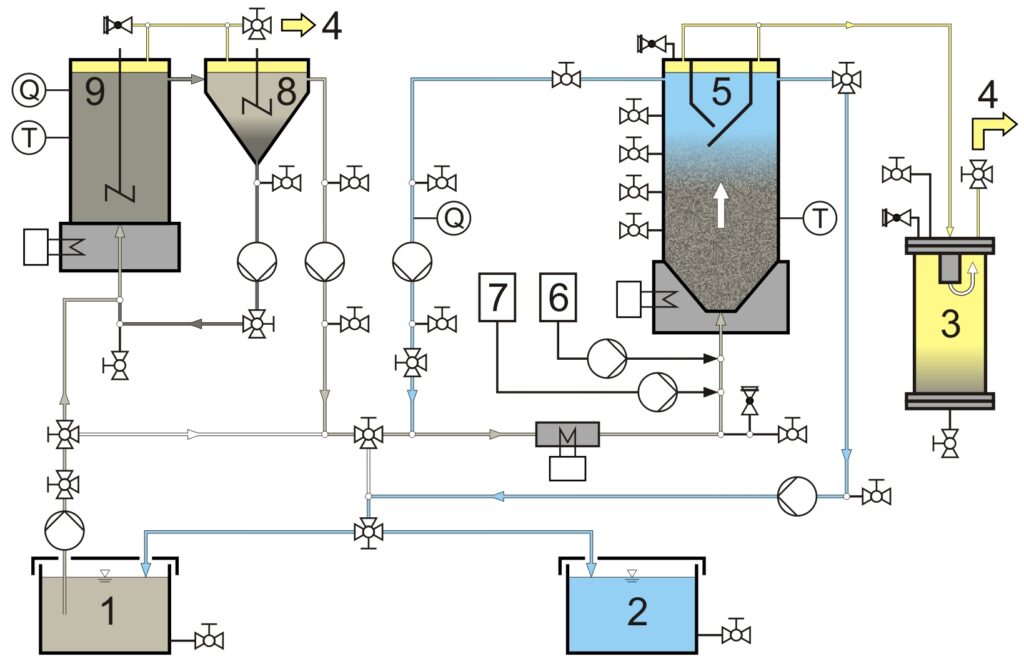

Dans le cas d’un fonctionnement en deux étapes :
- Une pompe refoule tout d’abord l’eau brute en direction d’un réservoir de mélange.
- L’acidification des matières organiques dissoutes dans l’eau brute a lieu dans ce réservoir. Pour ce faire, des micro-organismes anaérobies transforment les matières organiques à longue chaîne en matières organiques à chaîne courte.
- La biomasse issue du réservoir de mélange est séparée de l’eau dans un décanteur secondaire. La biomasse extraite est à nouveau pompée en direction du réservoir de mélange.
- L’eau brute ainsi prétraitée passe du décanteur secondaire à un réacteur UASB (UASB: Upflow Anaerobic Sludge Blanket) où a lieu la dernière étape de la dégradation anaérobie. Les matières organiques à chaîne courte formées précédemment y sont transformées en biogaz (méthane et dioxyde de carbone) au contact de micro-organismes spécifiques.

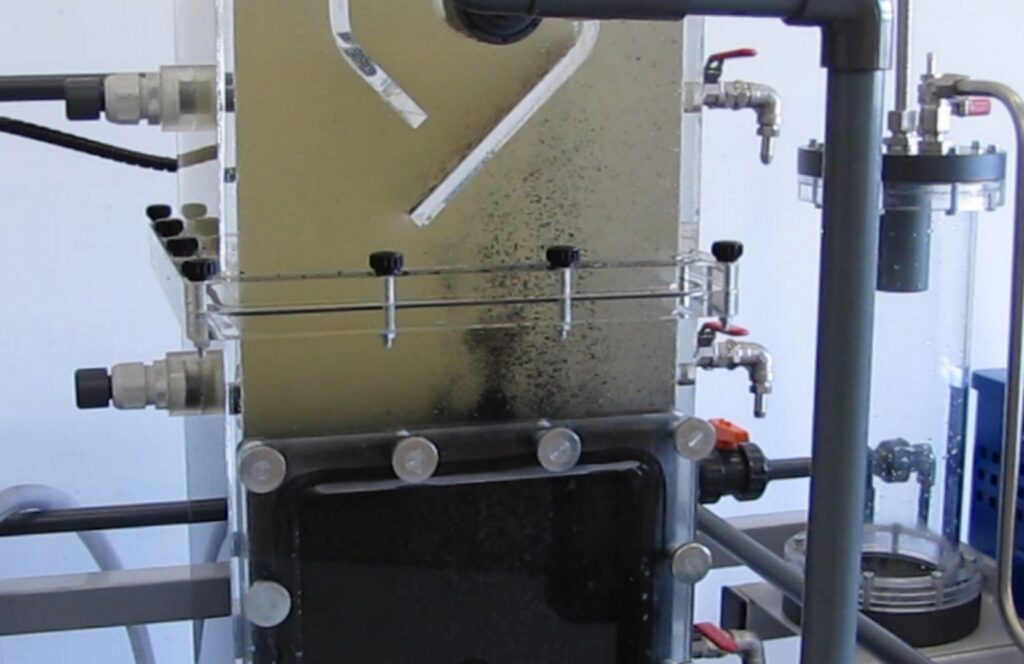

Caractéristiques du réacteur UASB :
- L’écoulement à l’intérieur est ascendant.
- Un système de séparation se trouve dans la partie supérieure du réacteur, permettant de séparer le gaz formé de l’eau pure et d’assurer que la biomasse reste bien dans le réacteur.
- Le gaz peut être soit évacué vers l’extérieur, soit collecté.
- L’eau pure sort par le haut du réacteur et est collectée dans un réservoir.
- Pour ajuster la vitesse d’écoulement dans le réacteur UASB, il est possible de faire recirculer une partie de l’écoulement d’eau pure.
Fonctionnalités ajustables :
- Les températures du réservoir de mélange et du réacteur UASB sont réglables.
- Le pH du réservoir de mélange est enregistré et il est également possible de régler le pH du réacteur UASB.
Outils inclus :
- Logiciel et webcam pour la saisie des données et le contrôle visuel.
Conditions nécessaires :
- Biomasse anaérobie.
- Technique d’analyse (paramètres conseillés : DCO – Demande Chimique en Oxygène, azote et phosphore).
Contenu didactique / Essais :
- Apprentissage du traitement anaérobie de l’eau.
- Influence de la température et du pH sur la dégradation anaérobie.
- Mode de fonctionnement d’un réacteur UASB.
- Comparaison entre les modes de fonctionnement en 1 et en 2 étapes.
- Observation et optimisation des conditions de fonctionnement.
- Identification des grandeurs influentes suivantes :
- Charge massique
- Charge volumétrique
- Vitesse d’écoulement dans le réacteur UASB
Poids : 520 Kg
Délai de livraison estimé : 16 semaines
