Introduction

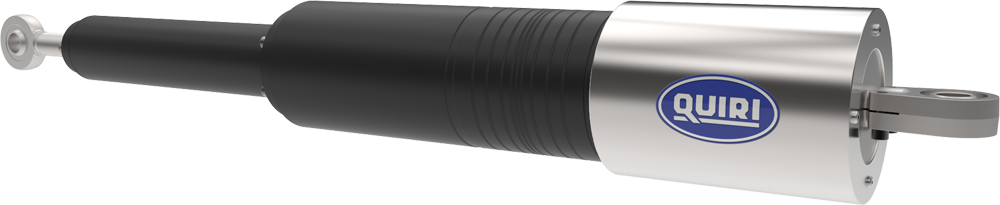

Les DAB basse température (DALT) sont utilisés dans des températures ambiantes spéciales, conçus pour des applications spéciales à basse température. Fabrication spéciale sur demande.
Matières premières
Matériau spécial à haute résistance mécanique à basse température (-40°C) pour le corps, la tige et les pièces internes.
Protection spéciale de la surface à basse température par un système de peinture en 3 couches.
Huile spéciale basse température.
Caractéristiques dynamiques à la température ambiante (15°C à 35°C)
Valeurs standard ci-après (d’autres valeurs sont disponibles sur demande) :
- FN : Charge nominale du DAB
- Vitesse de verrouillage : 2 mm/s à 10 mm/s ou sur demande
- Force de traînée à faible vitesse, avant le verrouillage :
- f < 500N si FN ≤ 30 kN
- f < 2.0 % FN si 30 kN < FN ≤ 200 kN
- f < 1.5 % FN si FN > 200 kN
- Vitesse de frottement après le verrouillage, à FN : 0.1 mm/s à 2.0 mm/s ou sur demande
- Mouvement crête à crête sous charge alternée sinusoïdale de 3 à 10 Hz (selon le modèle) :
- < 4 mm si FN ≤ 100 kN
- < 5 mm si FN ≤ 600 kN
- < 6 mm jusqu’à FN = 600 kN
Conditions de fonctionnement
Pour les applications nucléaires ou conventionnelles :
- Température :
- Conditions normales de fonctionnement : -40°C à +80°C
- Température minimale de stockage : -40°C
- Humidité : 100 %
- Pression externe :
- Pression de service : 1 bar
- Pression accidentelle : 5 bar
La raideur du DAB
La raideur du DAB est définie selon le diagramme suivant où :
- Crête-à-crête est la course totale sous une charge alternative.
- La raideur du DAB est : K = (2 x FN) / Crête-à-crête
| Modèle | Charge nominale FN (kN) | Raideur (kN/mm) |
| DA1 | 14 | 13 |
| DA2 | 30 | 23 |
| DA3 | 47 | 33 |
| DA4 | 100 | 69 |
| DA5 | 200 | 124 |
* Tolérance sur la valeur de la raideur : ± 25%
Charge admissible en kN
La charge admissible en termes de contrainte dynamique dans le tableau ci-dessous a été calculée conformément au code RCCM vol. H niveau S1.
| Modèle | Course totale (mm) | Charge FN Niveau A/B/80°C (kN) | Charge Urgence Niveau C/80°C (kN) | Charge Accidentelle Niveau D/150°C (kN) |
| DA1 LT | 100 | 14 | 18 | 24 |
| DA2 LT | 100 | 30 | 39 | 49 |
| DA3 LT | 100 | 47 | 62 | 77 |
| DA4 LT | 100 | 100 | 133 | 140 |
| DA5 LT | 100 | 200 | 266 | 280 |
| DA6 LT | 100 | 320 | 425 | 545 |
| DA7 LT | 100 | 600 | 798 | 1020 |
Fonctionnement sous contrainte dynamique
Les DAB peuvent être soumis aux charges dynamiques totales ci-dessous, sans effet négatif sur le fonctionnement, à une température inférieure à 80°C.
| Charge (en % FN) | Nombre de cycles |
| 10% | 5 x 106 |
| 50% | 106 |
| 100% (niveau A/B) | 105 |
| 133% (niveau C) | 103 |
| (niveau D) | 102 |

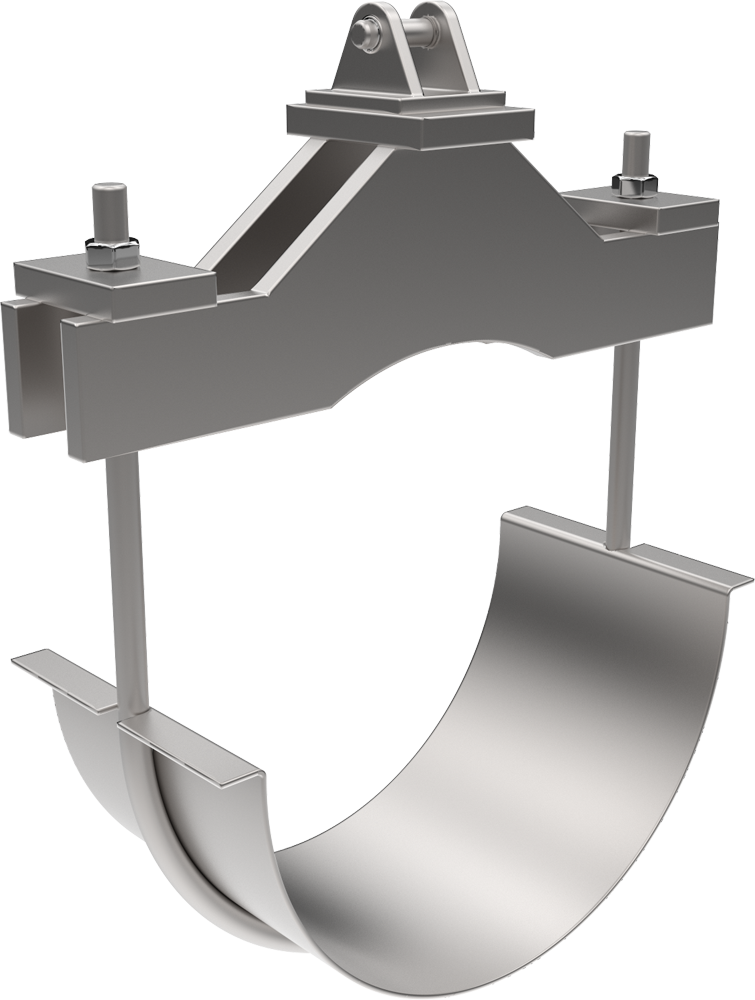

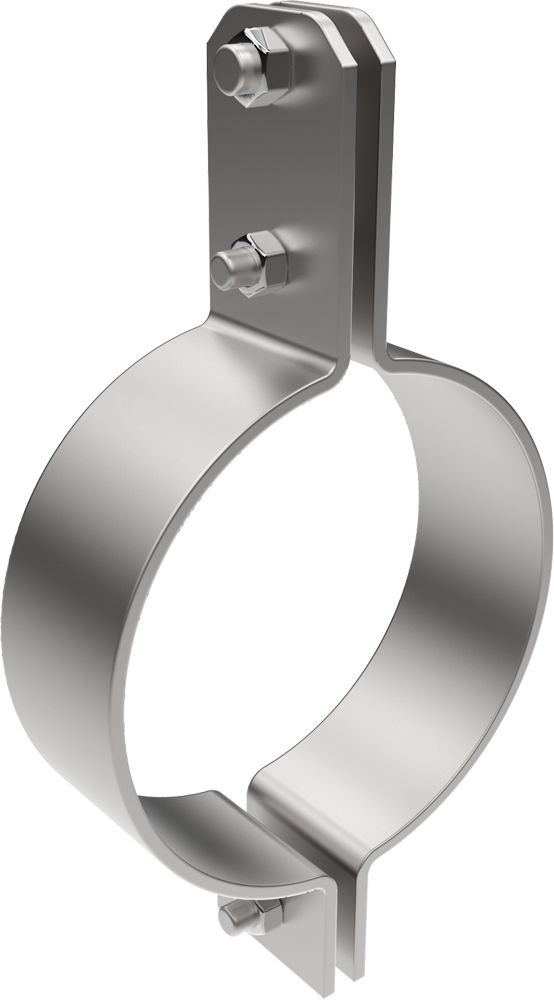

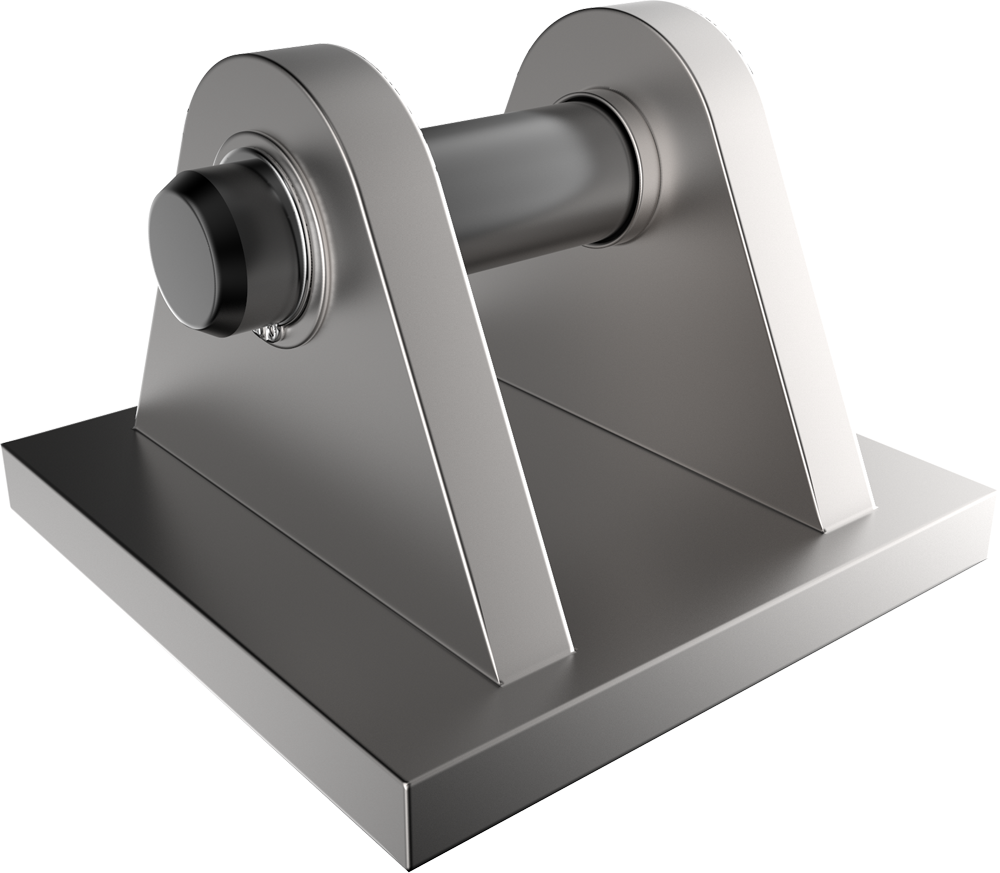

Dimensions
| Type | Charge Nominale Niveau B (kN) | Charge Accidentelle Niveau D (kN) | Course (mm) | A min (mm) | A demi course (mm) | A max (mm) | M demi course (mm) | Ø B (mm) | C (mm) | Ø D (mm) | E (mm) | F1 (mm) | P (mm) | R1 (mm) | Masse sans support (kg) |
| DA1LT-100 | 14 | 24 | 100 | 489 | 539 | 589 | 486 | 102 | 50 | 17 | 20 | 19 | 25 | 28 | 12 |
| DA2LT-100 | 30 | 50 | 100 | 512 | 562 | 612 | 509 | 115 | 50 | 20 | 25 | 23 | 25 | 28 | 21 |
| DA3LT-100 | 47 | 77 | 100 | 502 | 552 | 602 | 489 | 154 | 60 | 25 | 28 | 28 | 30 | 32 | 33 |
| DA4LT-100 | 100 | 140 | 100 | 547 | 597 | 647 | 524 | 170 | 70 | 30 | 32 | 30 | 38 | 39 | 49 |
| DA5LT-100 | 200 | 280 | 100 | 672 | 722 | 772 | 614 | 220 | 105 | 45 | 43 | 40 | 52 | 58 | 82 |
| DA6LT-100 | 320 | 545 | 100 | 850 | 900 | 950 | 732 | 254 | 165 | 45 | 43 | 40 | 75 | 65 | 120 |
| DA7LT-100 | 600 | 1020 | 100 | 1070 | 1120 | 1170 | 897 | 324 | 220 | 60 | 63 | 60 | 92 | 100 | 330 |
Autres charges, courses ou caractéristiques sur demande.
