RT 644 Banc de régulation de température avec régulateur industriel numérique (Réf. 080.64400) – Appareil d’essai didactique

RT 644 Banc de régulation de température avec régulateur industriel numérique (Réf. 080.64400)

Appareil d’essai didactique

Ref: EWTGURT644

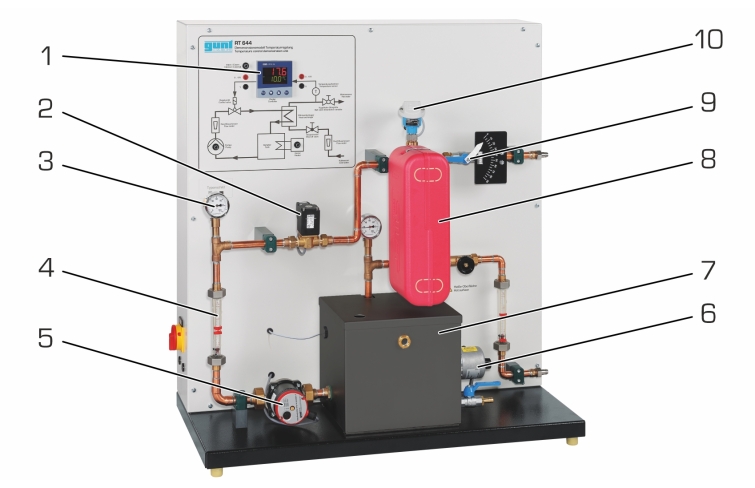

Déconnexion possible du régulateur interne pour utiliser un régulateur externe, mesure par fiche 4mm. L’appareil d’essai constitue une introduction expérimentale étendue aux principes de base de la technique de régulation à l’exemple d’une régulation de température. Tous les composants sont montés de manière claire sur un panneau vertical. Le grand schéma de processus facilite la compréhension.

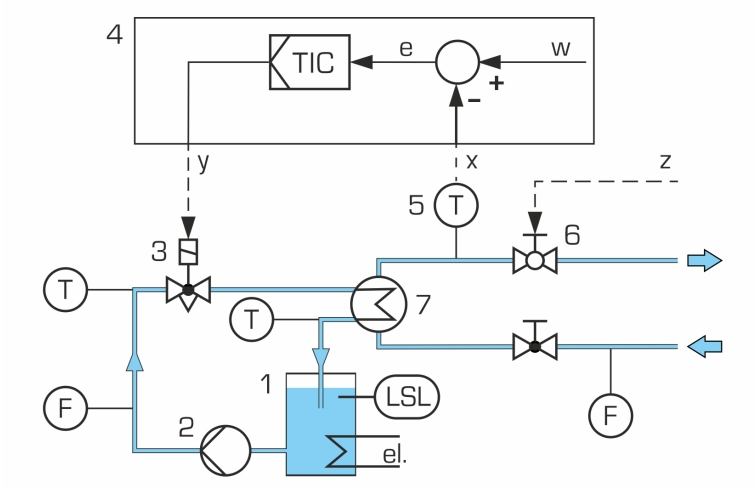

Le système est constitué de deux circuits d’eau. Dans le circuit secondaire, de l’eau fraîche est chauffée via un échangeur de chaleur. La mesure de température se fait à l’aide d’un capteur de température à la sortie de l’eau fraîche. La température de sortie de l’eau fraîche est réglée par modification du débit d’eau chaude dans le circuit primaire. Le circuit primaire est constitué d’un réservoir avec chauffage électrique, d’une pompe et d’une électrovanne proportionnelle comme composant de réglage. Les deux circuits contiennent des rotamètres.

Caractéristiques principales :

• Régulateur numérique industriel moderne utilisé comme régulateur.
• Robinet à tournant sphérique dans le circuit secondaire permettant de générer des grandeurs perturbatrices définies.
• Grandeurs réglées X et réglantes Y prélevables comme signaux analogiques sur des connecteurs de laboratoire.
• Possibilité de raccorder des enregistreurs externes tels qu’un enregistreur ou un oscilloscope.

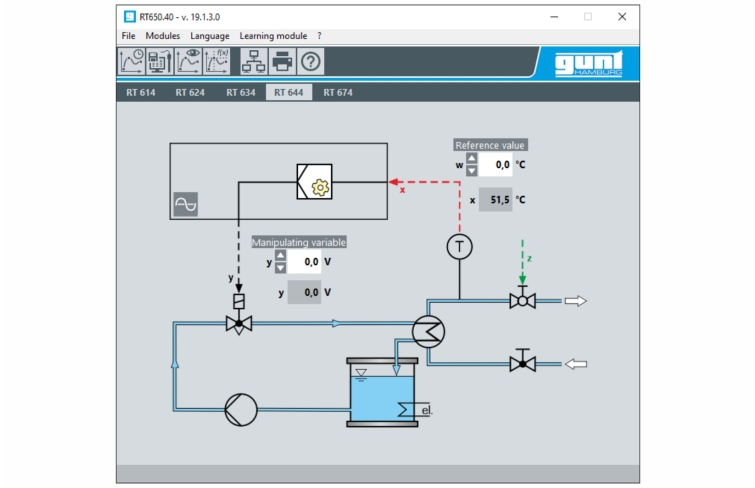

• Accessoire disponible : logiciel de mesure, de commande et de régulation (RT 650.40) avec module d’interface (USB).

Ceci permet de représenter les principales grandeurs de processus ainsi que d’exécuter des fonctions de régulation et de commande.

Contenu didactique / Essais :

• Principes de base de la technique de régulation.
• Composants industriels actuels de la technique de régulation : régulateurs, transducteurs de mesure, composants de réglage.
• Commande et paramétrage d’un régulateur numérique moderne à grand spectre de fonctions (P, PI et PID).
• Étude de la réponse aux perturbations et du comportement de pilotage.
• Influence de différents paramètres de régulateur sur la stabilité et la qualité de régulation.
• Étude des caractéristiques de la boucle de régulation ouverte et fermée.
• Traitement ultérieur de grandeurs de processus avec des appareils externes tels qu’un enregistreur ou un oscilloscope.
• Avec l’accessoire RT 650.40 : apprentissage et application d’un logiciel de mesure, de commande et de régulation.

Les grandes lignes :

• Introduction expérimentale à la technique de régulation : exemple d’une régulation de température.
• Montage du système à l’aide de composants usuels dans l’industrie.
• Régulateur numérique dont les paramètres peuvent être choisis librement : P, I, D et toutes les combinaisons.
• Logiciel optionnel de mesure, de commande et de régulation RT 650.40 via USB.

Caractéristiques techniques :

Informations logistiques :

Liste de livraison :

• 1 appareil d’essai
• 1 jeu de câbles de laboratoire
• 1 documentation didactique

Poids : 85kg

Délai de livraison estimé : 16 semaines
